Valves

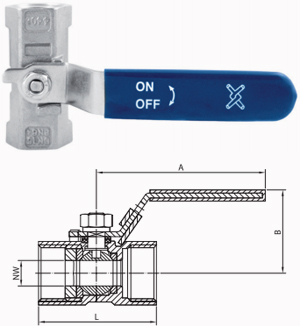

One-piece ball valve, female thread

  • Pressure: 64 Bar
  • Sealing: PTFE
  • Grade: 316
  • Catalog no.: 200
Dimensions NW L B A Weight
¼'' 5 39 38 62,5 0,07
3/8'' 7 44 40 73 0,11
½'' 9,2 56,5 51 85 0,18
¾'' 12,5 59 53,5 87 0,26
1'' 15 71 56 107 0,42
11/4'' 20 78 60,5 107 0,75
11/2'' 25 83 68 130 0,85
2'' 32 100 73 130 1,35

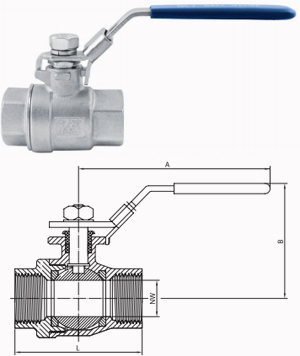

Two-piece ball valve, female thread

  • Pressure: 64 Bar
  • Grade: 316
  • Sealing: PTFE
  • catalog no.: 201
Dimensions NW L B A Weight
¼'' 10 50,8 56 98 0,3
3/8'' 12 50,8 58 98 0,3
½'' 15 58 59 98 0,3
¾'' 20 65,6 62 125 0,48
1'' 25 78,7 77,5 143 0,77
11/4'' 32 90 83,5 143 1,13
11/2'' 38 105 101,5 200 1,76
2'' 50 124 110,5 200 2,63
21/2'' 63 146,2 138 250 5,37
3'' 76 163,7 146 250 7,43



Three-piece ball valve, female thread

  • Pressure: 64 Bar
  • Grade: 316
  • Sealing: PTFE
  • Catalog no.: 202
Dimensions NW L B A Weight
¼'' 11,6 65 58,5 100 0,45
3/8'' 12,5 65 58,5 100 0,43
½'' 15 65 62 100 0,7
¾'' 20 75 62 125 0,9
1'' 25 85 77 149 1,35
11/4'' 32 101 82 149 2,2
11/2'' 38 112 100 190 2,9
2'' 50 130 108 190 4,6
21/2'' 63 162 137 250 8,6
3'' 76 188 145 250 15,5
4'' 96 224 179 323 27,5

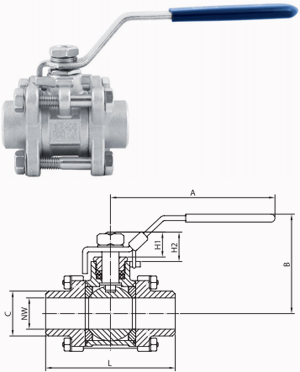

Three-piece ball valve for welding

  • Pressure: 64 Bar
  • Grade: 316
  • Sealing: PTFE
  • Catalog no.: 203
Dimensions NW L A B C Weight
¼'' 11,6 65 100 58,5 17,5 0,5
3/8'' 12,5 65 100 58,5 17,5 0,4
½'' 15 65 100 62 22 0,7
¾'' 20 75 125 62 27 0,9
1'' 25 85 149 77 34 1,4
11/4'' 32 101 149 82 42,5 2,2
11/2'' 38 112 190 100 48,5 2,9
2'' 50 130 190 108 61 4,6
21/2'' 63 162 250 137 73 8,6
3'' 76 188 252 145 92 15,5
4'' 96 224 325 179 115 27,5



Three-way ball valve type „T”/„L”

  • Pressure: PN 65
  • Grade: 316
  • Sealing: PTFE
  • Catalog no.: 204
Dimensions L L1 W A B C C1 C2 D E
3/8'' 76 38 150 12,5 25,5 67 29,1 18,3 37,3 58,5
½'' 76 38 150 12,5 25,5 67 29,1 18,3 37,3 58,5
¾'' 86 43 150 16 32 77 38,5 20,3 44 72,1
1'' 99,1 49,55 180 20 38,5 83 43 23,2 49 81,8
1 ¼'' 117,4 58,7 180 25 48,5 88 47,8 23,2 57 94,7
1 ½'' 123,8 61,9 243,5 32 58,5 116 55,7 34,2 61,3 103,9
2'' 148 74 243,5 38 69,5 124 64,5 34,2 74,3 125,2

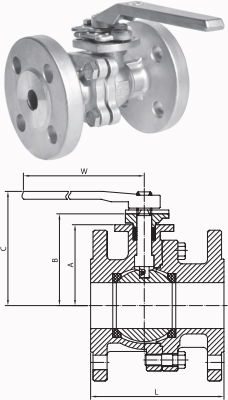

Two-piece flanged ball valve

  • Pressure: PN 16/40
  • Grade: 316
  • Sealing: PTFE
  • Catalog no.: 205
Diameter L C B A W
½'' 114.5 68 45 33.5 130
¾'' 121.4 70 48 36 130
1'' 126.7 82 53 42 160
1 1/4'' 131.2 87 59.5 48 160
1 1/2'' 141.1 138 96 80.5 200
2'' 150.7 147 104.5 89.5 200
2 ½'' 170.5 163 125.5 108 328
3'' 181.5 173 135.5 117.5 328
4'' 190.8 190 151 133.5 328

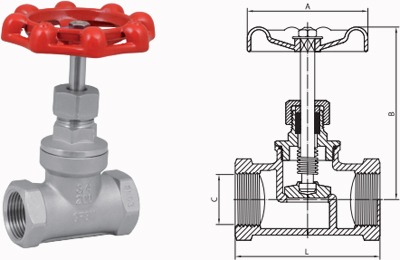

Straight-run poppet valve

  • Pressure: PN 40
  • Grade: 316
  • Catalog no.: 206
Dimensions L A B
¼'' 52 0,3 105,5
3/8'' 52 0,3 105,5
½'' 52 0,3 107
¾'' 66 0,5 116
1'' 76 0,7 129,2
11/4'' 86 1,1 153,5
11/2'' 94 1,3 157
2'' 118 1,8 172

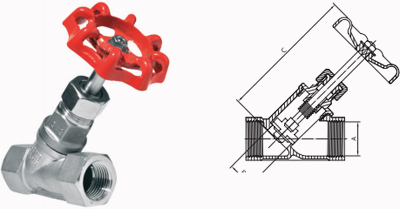

Angle poppet valve

  • Pressure: PN 40
  • Grade: 316
  • Catalog no.: 207
Dimensions B L c
¼'' 11 65 107
3/8'' 13 65 107
½'' 15 65 107
¾'' 20 80 122
1'' 25 90 142
11/4'' 32 105 155
11/2'' 38 120 175
2'' 50 140 195

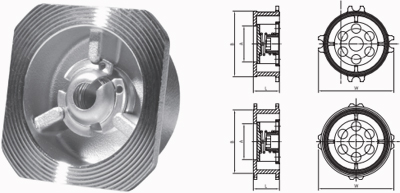

Interflange check valve

  • Pressure: PN 40
  • Grade: 316
  • Catalog no.: 208
Diameter A B L W
½'' 15 36 16 54
¾'' 20 43 18,5 64
1'' 25 F51,0 22 74
1 1/4'' 32 63,5 27 85,5
1 1/2'' 38 73 32 96
2'' 50 93,5 40 111,5
2 ½'' 65 117 46 135,5
3'' 80 141 50 150
4'' 100 163 61 177

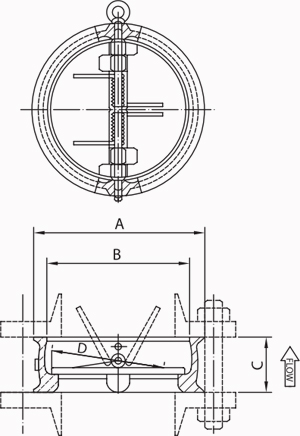

Interflange double flap check valve

  • Pressure: PN 10/16/40
  • Grade: 316
  • Catalog no.: 209
DN A B C D
50 109 60 54 32
65 129 73 54 37
80 144 89 57 45
100 164 114 64 53
125 194 141 70 67
150 220 168 76 79
200 275 219 95 105
250 331 273 108 123
300 386 324 143 155
350 446 356 184 170
400 498 406 191 195
450 558 457 203 219
500 620 508 213 244
600 737 610 222 292
700 807 711 321 337
800 914 813 356 397
900 1014 914 368 440
1000 1131 1016 419 495
1200 1345 1219 524 603

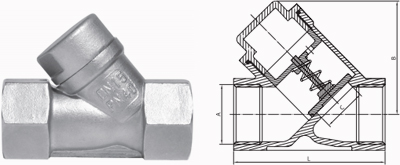

Angle check valve, threaded

  • Pressure: PN 40
  • Grade: 316
  • Sealing: PTFE
  • Catalog no.: 210
Diameter C L B
¼'' 15 65 46.5
3/8'' 15 65 46.5
½'' 15 65 46.5
¾'' 20 80 68.5
1'' 25 90 71
11/4'' 32 105 74
11/2'' 38 120 82.5
2'' 50 140 95
2 ½'' 65 180 121.3
3'' 80 200 138.3

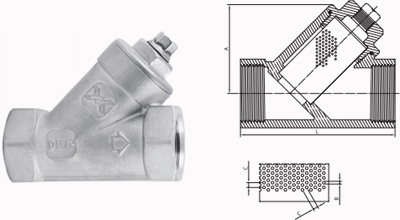

Angle strainer, threaded

  • Grade: 316
  • Catalog no.: 211
Diameter L A B C
¼'' 65 46,5 1 2
3/8'' 65 46,5 1 2
½'' 65 46,5 1 2
¾'' 80 54 1 2
1'' 90 67 1 2
11/4'' 105 74 1 2
11/2'' 120 81,5 1 2
2'' 140 95 1 2
2 ½'' 180 121,3 1 2
3'' 200 138,3 1 2
