Hose ends

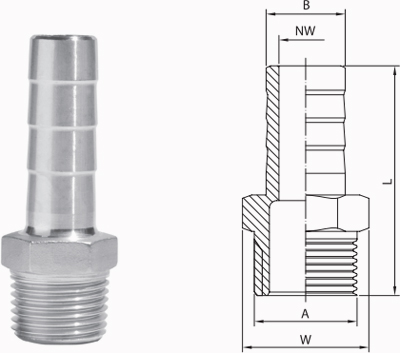

Hexagonal hose end male thread

  • Grade: 316
  • Catalog no.: 115
NW A L [mm] B [mm] W [mm]
8 ¼'' 9 48 15
10 3/8'' 11 53 19
15 ½'' 14 65 23
20 ¾'' 20 70 29
25 1'' 26 75 38
32 11/4'' 33 80 446
40 11/2'' 39 95 50
50 2'' 51 105 60
65 21/2'' 63 110 80
80 3'' 76 120 95

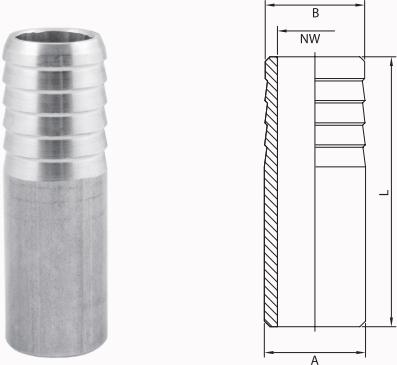

Hose end male thread

  • Grade: 316
  • Catalog no.: 116
NW A B [mm] L [mm]
8 ¼'' 13,5 70
10 3/8'' 17,2 70
15 ½'' 21,3 70
20 ¾'' 26,9 70
25 1'' 33,7 70
32 11/4'' 42,4 70
40 11/2'' 48,3 100
50 2'' 60,3 100
65 21/2'' 76,1 120
80 3'' 88,9 120

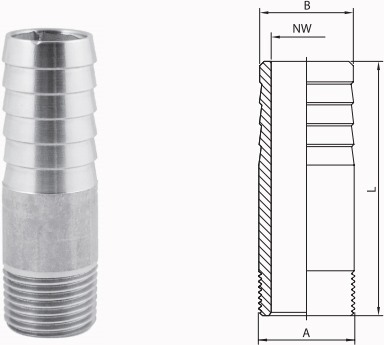

Hose end male thread

  • Grade: 316
  • Catalog no.: 117
NW A B [mm] L [mm]
8 13,5 13,5 48
10 17,2 17,2 53
15 21,3 21,3 65
20 26,9 26,9 70
25 33,7 33,7 75
32 42,4 42,4 80
40 48,3 48,3 395
50 60,3 60,3 105
65 76,1 76,1 110
80 88,9 88,9 120
