Welded tees - EN - Cromo Stal

Available in grades: 1.4306, 1.4404, 1.4541, 1.4571. Manufactured according to DIN 2615 standard.

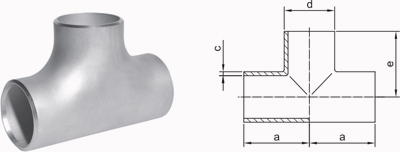

d [mm]	c [mm]	a [mm]	e [mm]	Weight [kg]
20	2	25	25	0,08
21,3	2			0,09
21,3	2,6			0,1
23	1,5	28	28	0,1
25	2	28	28	0,1
26,9	2	29	29	0,12
26,9	2,6	29	29	0,15
28	1,5	32	32	0,1
30	2	32	32	0,14
33,7	2	38	38	0,2
33,7	2,6			0,25
33,7	3,2			0,3
33,7	3,6			0,35
35	1,5	40	40	0,15
35	2	40	40	0,19
38	2	43	43	0,21
38	2,5	43	43	0,27
42,4	2	48	48	0,32
42,4	2,6			0,4
42,4	3,6			0,57
43	1,5	50	50	0,3
44	2	50	50	0,32
48,3	2	57	57	0,46
48,3	2,6			0,55
48,3	3			0,55
51	2	58	58	0,45
54	2	50	50	0,48
60,3	2	64	64	0,57
	2,6			0,74
	3			0,86
69	2	73	73	0,79
76,1	2,6	76	76	1,04
76,1	3	76	76	1,29
84	2	82	82	1,1
88,9	2	86	86	1,16
	2,6			1,45
	3			1,7
104	2	98	98	1,39
114	2	100	100	2
	2,6	105	105	2,6
	3	105	105	2,67
140	2,6	124	124	3,85
	3			4,4
	4			4,8
	5			6
154	2	143	143	3,5
156	2	135	135	4,6
156	3	135	135	4,6
168	2,6	143	143	3,85
	3			6
	4			8
204	2	175	175	6,5
206	3	170	170	7,5
220	3	178	178	9,55
	4			12,7
	5			16,5

Available in grades: 1.4306, 1.4404, 1.4541, 1.4571. Manufactured according to DIN 2615 standard.

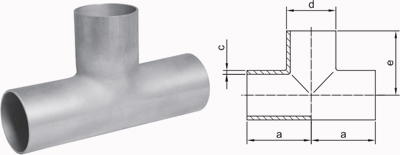

d [mm]	c [mm]	a [mm]	e [mm]	Weight [kg]
17,2	1,6	25,5	10	0,03
18	1,5	25,5	10	0,03
21,3	1,6	25,5	12	0,04
21,3	2	25,5	12	0,06
23	1,5	25,5	13	0,06
26,9	1,6	28,5	15	0,06
26,9	2	28,5	15	0,08
28	1,5	28,5	15	0,1
33,7	2	38	19	0,14
38	1,5	47,5	21	0,12
40	1,5	47,5	22	0,14
42,4	2	47,5	23	0,19
44	2	47,5	24	0,2
48,3	2	57	26	0,26
53	1,5	57	29	0,2
54	2	57	29	0,3
57	2,9	57	29	0,4
60,3	2	63,5	33	0,37
63,5	1,5	63,5	35	0,25
69	2	76	38	0,5
73	1,5	76	40	0,51
76,1	2	76	41	0,56
76,1	2,9	76	41	0,83
84	2	85,5	45	0,6
88,9	2	85,5	48	0,77
88,9	2,9	85,5	48	1,1
104	2	105	55	1,2
106	3	105	56	1,85
108	2,9	105	56	2,2
114,3	2	105	61	1,22
114,3	2,9	105	61	1,76
123	1,5	124	65	1,5
129	2	124	69	1,5
133	4	124	69	2,5
139,7	2	124	76	1,75
139,7	2,9	124	76	2,5
154	2	143	84	2,1
156	3	143	84	2,36
159	4,5	143	84	3
168,3	2	143	92	2,36
168,3	2,9	143	92	3,5
204	2	178	110	4,3
206	3	178	110	5,8
219,1	2	178	118	4,5
219,1	2,9	178	118	5,8
254	2	216	140	8
256	3	216	140	8
273	2,9	216	148	8,5

Available in grades: 1.4306, 1.4404. Manufactured according to ASME B 16.9 standard.

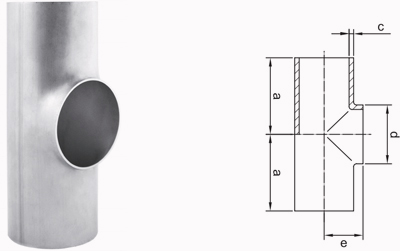

d [mm]	c [mm]	a [mm]	e [mm]	Weight [kg]
21,3	2,11	25	25	0,1
21,3	2,77	25	25	0,1
26,7	2,11	29	29	0,1
26,7	2,87	29	29	0,1
33,4	2,77	38	38	0,2
33,4	3,38	38	38	0,2
42,2	2,77	48	48	0,3
42,2	3,56	48	48	0,4
48,3	2,77	57	57	0,5
48,3	3,68	57	57	0,6
60,3	2,77	64	64	0,6
60,3	3,91	64	64	0,9
73	3,05	76	76	1
73	5,16	76	76	1,7
88,9	3,05	86	86	1,4
88,9	5,49	86	86	1,9
114,3	3,05	105	105	2,2
114,3	6,02	105	105	4,1
141,3	3,4	124	124	3,5
141,3	6,55	124	124	6,6
168,3	3,4	143	143	4,8
168,3	7,11	143	143	9,7
219,1	3,76	178	178	8,5
219,1	8,18	178	178	18
273,1	4,19	216	216	14,2
273,1	9,27	216	216	30,8
323,9	4,57	254	254	21,6
355,6	4,78	279	279	27,3
406,4	9,53	305	305	33,6
457,2	5,54	344	344	47,3
457,2	9,53	344	344	84,1
508	5,54	382	382	61
508	9,53	382	382	104
558,8	6,35	420	420	73,8
558,8	9,53	420	420	126
609,6	9,53	432	432	93,5
609,6	6,35	432	432	140
660,4	9,53	496	496	158
711,2	9,53	521	521	177
762	9,53	560	560	230
812,8	9,53	597	597	232
914,4	9,53	674	674	294
1016	9,53	750	750	364
1066,8	9,53	763	763	382
