Złączki rurowe

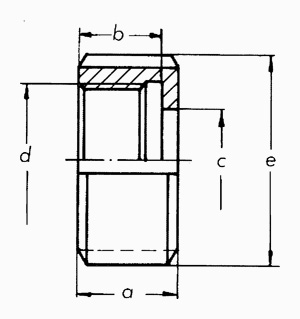

Nakrętka do śrubunku 2003

a b c d e WAGA [kg] DN
18 15 19 28 x 1/8" 38 0,06 10
18 15 25 34 x 1/8" 44 0,082 15
21 18 31 44 x 1/6" 54 0,14 20
21 18 36 52 x 1/6" 63 0,166 25
21 18 42 58 x 1/6" 70 0,2 32
21 18 49 65 x 1/6" 78 0,26 40
22 19 62 78 x 1/6" 92 0,35 50
25 21 80 95 x 1/6" 112 0,562 65
30 26 94 110 x 1/4" 127 0,78 80
31 26 115 130 x 1/4" 148 1,06 100
35 30 138 160 x 1/4" 178 1,43 125
40 34 164 190 x 1/4" 210 2,3 150

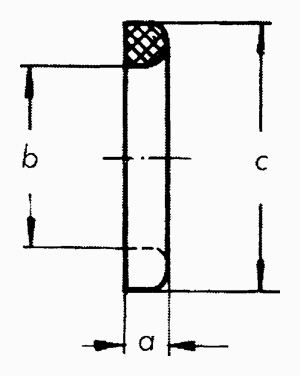

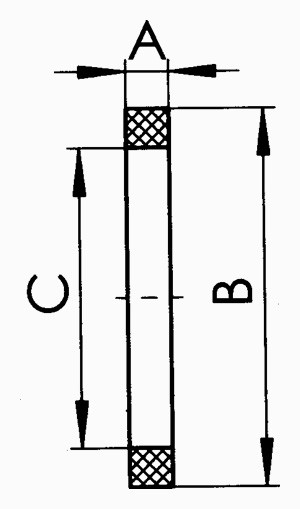

Uszczelka do śrubunku 2004

a b c WAGA [kg] DN
4 12 20 0,002 10
4 18 26 0,002 15
4 23 33 0,003 20
5 30 40 0,004 25
5 36 46 0,004 32
5 42 52 0,005 40
5 54 64 0,006 50
5 71 81 0,007 65
5 85 95 0,008 80
6 104 114 0,014 100
7 130 142 0,023 125
7 155 167 0,028 150

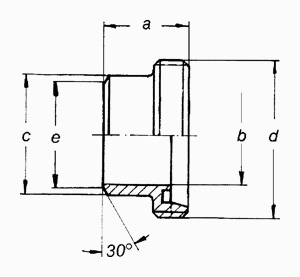

Końcówka z gwintem do śrubunku z odkuwki 2010

a b c d e WAGA [kg] DN
21 10 15 28 x 1/8" 12 0,038 10
21 16 21 34 x 1/8" 18 0,05 15
24 20 25 44 x 1/6" 22 0,092 20
29 26 31 52 x 1/6" 28 0,12 25
32 32 37 58 x 1/6" 34 0,152 32
33 38 43 65 x 1/6" 40 0,19 40
35 50 55 78 x 1/6" 52 0,25 50
40 66 72 95 x 1/6" 68 0,402 65
45 81 87 110 x 1/4" 83 0,56 80
54 100 106 130 x 1/4" 102 0,72 100
46 125 132 160 x 1/4" 127 1,1 125
50 150 157 190 x 1/4" 152 1,9 150

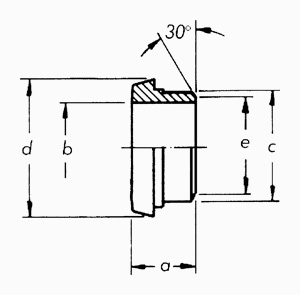

Końcówka stożkowa do śrubunku z odkuwki 2011

a b c d e WAGA [kg] DN
17 10 15 22,5 12 0,022 10
17 16 21 28,5 18 0,032 15
18 20 25 36,5 22 0,058 20
22 26 31 44 28 0,08 25
25 32 37 50 34 0,114 32
26 38 43 56 40 0,136 40
28 50 55 68,5 52 0,192 50
32 66 72 86 68 0,318 65
37 81 87 100 83 0,392 80
44 100 106 121 102 0,612 100
34 125 132 150 127 0,89 125
37 150 157 176 152 1,19 150

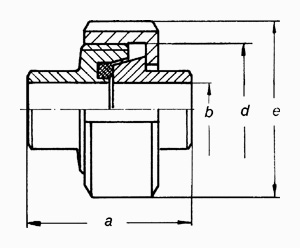

Śrubunek z odkuwki 2012

a b d e WAGA [kg] DN
a 10 28 x 1/8" 38 0,142 10
34 16 34 x 1/8" 44 0,16 15
36 20 44 x 1/6" 54 0,29 20
45 26 52 x 1/6" 63 0,41 25
51 32 58 x 1/6" 70 0,47 32
53 38 65 x 1/6" 78 0,603 40
57 50 78 x 1/6" 92 0,84 50
65 66 95 x 1/6" 112 1,42 65
75 81 110 x 1/4" 127 1,917 80
89 100 130 x 1/4" 148 2,332 100
70 125 160 x 1/4" 178 3,42 125
76 150 190 x 1/4" 210 5,39 150

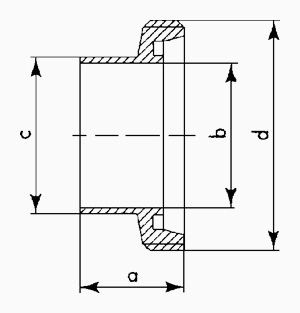

Końcówka do śrubunku z gwintem 2010R

a b c d WAGA [kg] DN
21 10 13 28 x 1/8" 0,04 10
21 16 19 34 x 1/8" 0,046 15
24 20 23 44 x 1/6" 0,088 20
29 26 29 52 x 1/6" 0,1 25
32 32 35 58 x 1/6" 0,14 32
33 38 41 65 x 1/6" 0,174 40
35 50 53 78 x 1/6" 0,226 50
40 66 70 95 x 1/6" 0,328 65
45 81 85 110 x 1/4" 0,516 80
54 100 104 130 x 1/4" 0,644 100
46 125 129 160 x 1/4" 0,99 125
50 150 154 190 x 1/4" 1,71 150

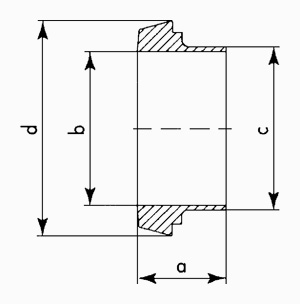

Końcówka do śrubunku stożkowa 2011R

a b c d WAGA [kg] DN
17 10 13 22 0,01 10
17 16 19 28 0,03 15
18 20 23 36 0,054 20
22 26 29 44 0,084 25
25 32 35 50 0,106 32
26 38 41 56 0,124 40
28 50 53 68 0,176 50
32 66 70 86 0,28 65
37 81 85 100 0,34 80
44 100 104 121 0,564 100
34 125 129 150 0,77 125
37 150 154 176 1,01 150

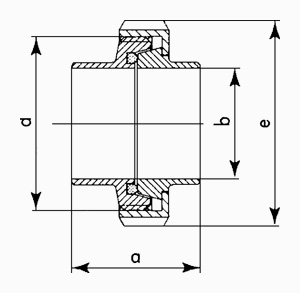

Śrubunek 2012R

b d e WAGA [kg] DN
10 28 x 1/8" 38 0,11 10
16 34 x 1/8" 44 0,158 15
20 44 x 1/6" 54 0,282 20
26 52 x 1/6" 63 0,335* 25
32 58 x 1/6" 70 0,446 32
38 65 x 1/6" 78 0,558 40
50 78 x 1/6" 92 0,815 50
66 95 x 1/6" 112 1,385 65
81 110 x 1/4" 127 1,875 80
100 130 x 1/4" 148 2,84 100
125 160 x 1/4" 178 3,19 125
150 190 x 1/4" 210 5,02 150

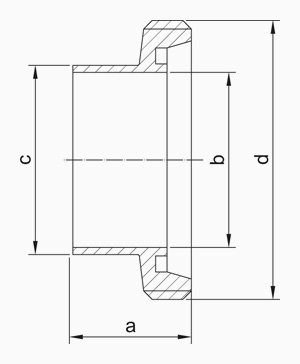

Końcówka do śrubunku z gwintem ISO 2018

a b c d WAGA DN
22 22,9 26,5 44 0,15 1"
25 29,2 33 50 0,19 1 1/4"
26 35,1 38,5 56 0,25 1 1/2"
28 47,8 51,5 68,5 0,34 2"
32 60,5 64,5 86 0,56 2 1/2"
32 72,5 77,5 93 0,42 3"
44 97,6 102,5 121 1,16 4"

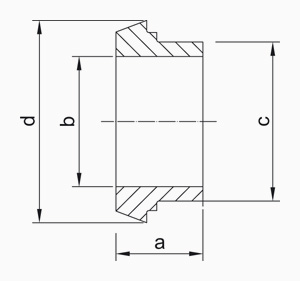

Końcówka do śrubunku bez gwintu ISO 2019

a b c d WAGA DN
22 22,9 26,5 44 0,15 1"
25 29,2 33 50 0,19 1 1/4"
26 35,1 38,5 56 0,25 1 1/2"
28 47,8 51,5 68,5 0,34 2"
32 60,5 64,5 86 0,56 2 1/2"
32 72,5 77,5 93 0,42 3"
44 97,6 102,5 121 1,16 4"

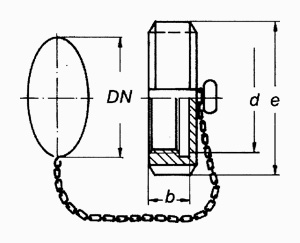

Nakrętka zaślepiająca z łańcuszkiem 2029

b d e DN
10 28 x 1/8" 10 10
15 34 x 1/8" 15 15
20 44 x 1/6" 20 20
25 52 x 1/6" 25 25
32 58 x 1/6" 32 32
40 65 x 1/6" 40 40
50 78 x 1/6" 50 50
65 95 x 1/6" 65 65
80 110 x 1/4" 80 80
100 130 x 1/4" 100 100

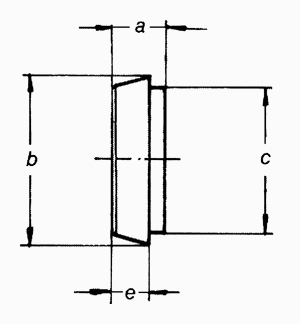

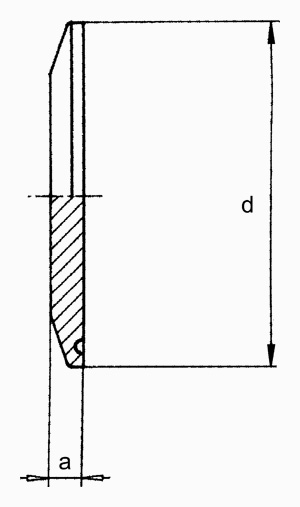

Końcówka stożkowa zaślepiająca 2030

a b d e DN
9 22 18 6 18
9 28 24 6 24
11 36 30 8 30
13 44 35 10 35
13 50 41 10 41
13 56 48 10 48
14 68 61 11 61
16 86 79 12 79
16 100 93 12 93
20 121 114 15 114

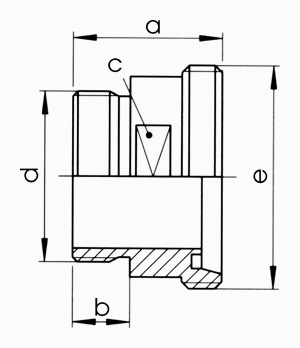

Adapter redukcyjny 2035

a b c d e DN
40 14 SW 17 R 3/8" Rd 28 x 1/8" 0,06
40 14 SW 24 R 1/2" Rd 34 x 1/8" 0,08
42 14 SW 30 R 3/4" Rd 44 x 1/6" 0,14
48 20 SW 41 R 1" Rd 52 x 1/6" 0,28
48 20 SW 46 R 1 1/4" Rd 58 x 1/6" 0,35
50 20 SW 50 R 1 1/2" Rd 65 x 1/6" 0,4
52 20 SW 65 R 2" Rd 78 x 1/6" 0,53
56 22 SW 80 R 2 1/2" Rd 95 x 1/6" 0,72
66 25 SW 95 R 3" Rd 110 x 1/4" 1,01
72 30 SW 117 R 4" Rd 130 x 1/4" 1,54

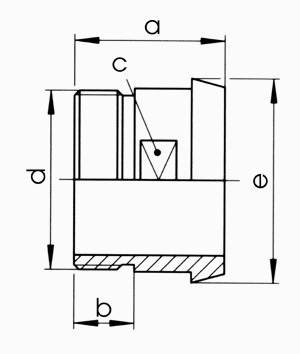

Adapter G-K 2036

a b c d e WAGA [kg] DN
38 14 SW 14 R 3/8" 22 0,03 10
38 14 SW 19 R 1/2" 28 0,05 15
40 14 SW 27 R 3/4" 36 0,09 20
50 20 SW 30 R 1" 44 0,14 25
50 20 SW 36 R 1 1/4" 50 0,24 32
50 20 SW 44 R 1 1/2" 56 0,27 40
50 20 SW 55 R 2" 68 0,35 50
55 22 SW 70 R 2 1/2" 86 0,53 65
60 25 SW 88 R 3" 100 0,67 80
70 30 SW 110 R 4" 121 1,22 100

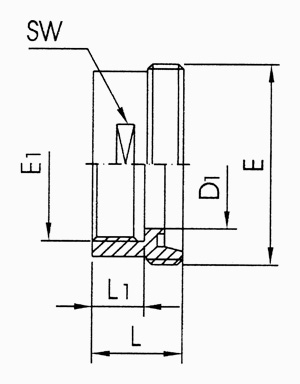

Adapter redukcyjny GW-GZ 2037

L L1 SW  E1 E WAGA [kg] DN
30 14 19 R 3/8" Rd 28 x 1/8" 0,06 10
30 14 24 R 1/2" Rd 34 x 1/8" 0,07 15
30 14 30 R 3/4" Rd 44 x 1/6" 0,11 20
35 20 41 R 1" Rd 52 x 1/6" 0,22 25
35 20 46 R 1 1/4" Rd 58 x 1/6" 0,23 32
35 20 50 R 1 1/2" Rd 65 x 1/6" 0,24 40
35 20 65 R 2" Rd 78 x 1/6" 0,37 50
38 22 80 R 2 1/2" Rd 95 x 1/6" 0,54 65
43 25 95 R 3" Rd 110 x 1/4" 0,72 80
50 30 117 R 4" Rd 130 x 1/4" 0,91 100

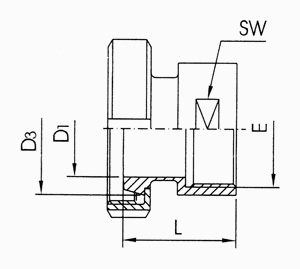

Adapter redukcyjny K/M-GW 2038

L L1 SW  E1 D3 WAGA [kg] DN
39 10 19 R 3/8" 22,5 0,15 10
41 16 24 R 1/2" 28,5 0,2 15
42 20 30 R 3/4" 36,5 0,29 20
52 26 41 R 1" 44 0,54 25
55 32 46 R 1 1/4" 50 0,56 32
56 38 50 R 1 1/2" 56 0,59 40
58 50 65 R 2" 68,5 0,86 50
64 66 80 R 2 1/2" 86 1,36 65
74 81 95 R 3" 100 1,61 80
89 100 117 R 4" 121 2,34 100


Kołnierz szyjkowy z podcięciem PN 10 2040

a b c d e f g DN
87 73 31 26 20 10 3 25
92 78 37 32 21 10 3 32
97 82,5 43 38 25 10 3 40
110 95,5 55 50 25 10 3 50
127 112,5 72 66 25 10 3 65
142 127,5 87 81 30 16 3 80
162 147,5 106 100 32 16 3 100

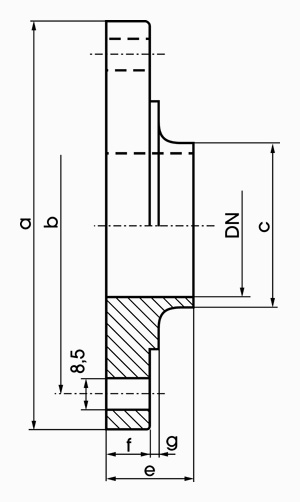

Kołnierz szyjkowy PN 10 2041

a b c d e f g DN
87 73 31 26 20 10 3 25
92 78 37 32 21 10 3 32
97 82,5 43 38 25 10 3 40
110 95,5 55 50 25 10 3 50
127 112,5 72 66 25 10 3 65
142 127,5 87 81 30 16 3 80
162 147,5 106 100 32 16 3 100

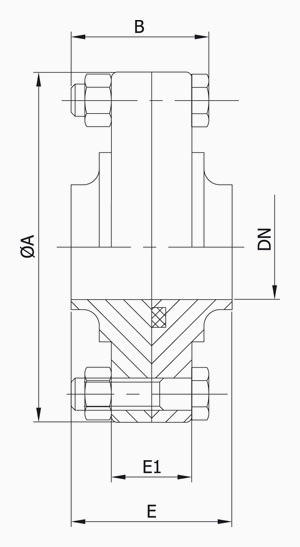

Kołnierz szyjkowy komplet 2042

a b e DN
87 M8 x 30 40 25
92 M8 x 30 42 32
97 M8 x 30 50 40
110 M8 x 30 50 50
127 M8 x 30 50 65
142 M8 x 40 60 80
162 M8 x 40 64 100

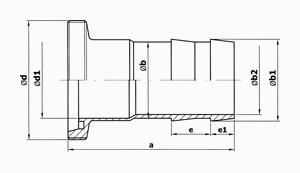

Końcówka do węża z gwintem 2051

a c    b e e1 a1 d1 DN
77 28 25 16 9,5 48 26 25
83,8 35,6 32 17 11,2 51,8 32 32
95 43,6 40 21,7 15,7 62 38 40
110 53,6 50 24 15,7 75 50 50
133 66,6 63 32 15,7 93 66 65
145 83,6 80 38 15,7 100 81 80
161 103,6 100 41 15,7 107 100 100

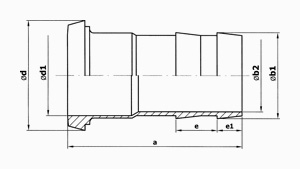

Końcówka do węża stożkowa 2052

a b     c    e e1 a1 d1 DN
70 28 25 16 9,5 48 26 25
76,8 35,6 32 17 11,2 51,8 32 32
88 43,6 40 21,7 15,7 62 38 40
103 53,6 50 24 15,7 75 50 50
125 66,6 63 32 15,7 93 66 65
137 83,6 80 38 15,7 100 81 80
151 103,6 100 41 15,7 107 100 100

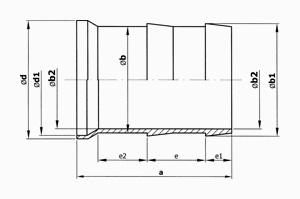

Końcówka do węża do spawania 2053

a b     c    d     e WAGA [kg] DN
48 25 28 29 26 0,1 25
54 32 35,6 35 32 0,12 32
66 40 43,6 41 38 0,22 40
75 50 53,6 53 50 0,28 50
93 63 66,6 70 66 0,53 65
99 80 83,6 85 81 0,65 80
107 100 103,6 104 100 0,9 100

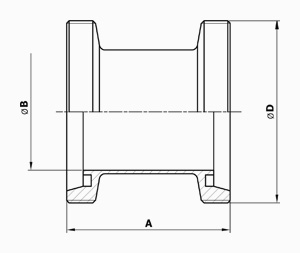

Mufka G-G 2057

a b d WAGA [kg] DN
58 26 52 x 1/6" 0,246 25
64 32 58 x 1/6" 0,31 32
66 38 65 x 1/6" 0,358 40
70 50 78 x 1/6" 0,54 50
80 66 95 x 1/6" 0,82 65
90 81 110 x 1/4" 1,17 80
108 100 130 x 1/4" 1,92 100

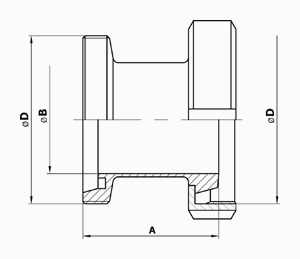

Mufka G-K/M 2058

a b d WAGA [kg] DN
51 26 52 x 1/6" 0,381 25
57 32 58 x 1/6" 0,482 32
59 38 65 x 1/6" 0,582 40
63 50 78 x 1/6" 0,794 50
72 66 95 x 1/6" 1,23 65
82 81 110 x 1/4" 1,725 80
98 100 130 x 1/4" 2,73 100

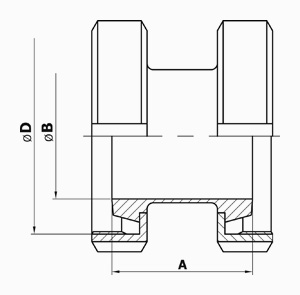

Mufka K/M-K/M 2059

a b d WAGA [kg] DN
34 10 28 x 1/8" 0,18 10
34 16 34 x 1/8" 0,22 15
36 20 44 x 1/6" 0,368 20
44 26 52 x 1/6" 0,516 25
50 32 58 x 1/6" 0,654 32
52 38 65 x 1/6" 0,806 40
56 50 78 x 1/6" 1,048 50
64 66 95 x 1/6" 1,64 65
74 81 110 x 1/4" 2,28 80
88 100 130 x 1/4" 3,54 100

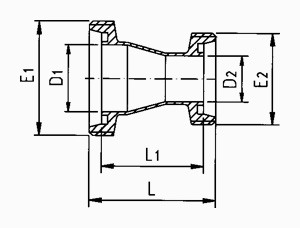

Redukcja G-G 2063

D1 D2 E1 E2 L L1 WAGA [kg] DN
32 26 58 x 1/6" 52 x 1/6" 62 48 0,29 32/25
38 26 65 x 1/6" 52 x 1/6" 73 59 0,32 40/25
38 32 65 x 1/6" 58 x 1/6" 65 51 0,37 40/32
50 32 78 x 1/6" 58 x 1/6" 88 74 0,45 50/32
50 38 78 x 1/6" 65 x 1/6" 78 49 0,51 50/40
66 38 95 x 1/6" 65 x 1/6" 109 94 0,62 65/40
66 50 95 x 1/6" 78 x 1/6" 89 74 0,7 65/50
81 50 110 x 1/4" 78 x 1/6" 116 101 0,87 80/50
81 66 110 x 1/4" 95 x 1/6" 92 76 1,07 80/65
100 66 130 x 1/4" 95 x 1/6" 131 113 1,39 100/65
100 81 130 x 1/4" 110 x 1/6" 109 91 1,45 100/80

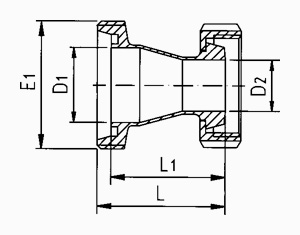

Redukcja G-K/M 2064

D1 D2 E1 L L1 WAGA [kg] DN
32 26 58 x 1/6" 55 48 0,35 32/25
38 26 65 x 1/6" 66 59 0,45 40/25
38 32 65 x 1/6" 58 51 0,5 40/32
50 32 78 x 1/6" 81 74 0,57 50/32
50 38 78 x 1/6" 71 64 0,64 50/40
66 38 95 x 1/6" 102 94 0,73 65/40
66 50 95 x 1/6" 82 74 0,87 65/50
81 50 110 x 1/4" 109 101 1,05 80/50
81 66 110 x 1/4" 84 76 1,35 80/65
100 66 130 x 1/4" 123 113 1,43 100/65
100 81 130 x 1/4" 101 91 1,1 100/80

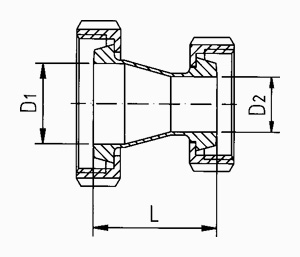

Redukcja K/M-K/M 2065

D1 D2 L WAGA [kg] DN
32 26 48 0,45 32/25
38 26 59 0,67 40/25
38 32 51 0,72 40/32
50 32 74 0,97 50/32
50 38 64 1,03 50/40
66 38 94 1,5 65/40
66 50 74 1,34 65/50
81 50 101 1,65 80/50
81 66 76 1,97 80/65
100 66 113 2 100/65
100 81 91 2,42 100/80

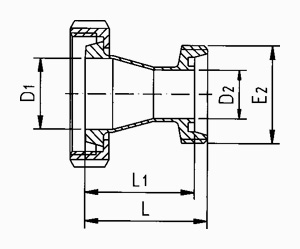

Redukcja K/M-G 2066

D1 D2 E2 L L1 WAGA [kg] DN
32 26 52 x 1/6" 55 48 0,43 32/25
38 26 52 x 1/6" 66 59 0,5 40/25
38 32 58 x 1/6" 58 51 0,51 40/32
50 32 58 x 1/6" 81 74 0,65 50/32
50 38 65 x 1/6" 71 64 0,85 50/40
66 38 65 x 1/6" 102 94 1 65/40
66 50 78 x 1/6" 82 74 1,05 65/50
81 50 78 x 1/6" 109 101 1,155 80/50
81 66 95 x 1/6" 84 76 1,5 80/65
100 66 95 x 1/6" 123 113 1,92 100/65
100 81 110 x 1/4" 101 91 1,95 100/80

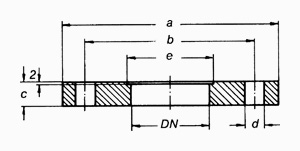

Kołnierz płaski PN 6 2067

a b c d e WAGA [kg] DN
75 50 11 11 x 4 12,2 0,34 10
80 55 11 11 x 4 18,2 0,38 15
90 65 11 11 x 4 22,2 0,55 20
100 75 11 11 x 4 28,2 0,7 25
120 90 11 14 x 4 34,2 0,8 32
130 100 11 14 x 4 40,2 0,9 40
140 110 13 14 x 4 52,2 1,38 50
160 130 13 14 x 4 70,3 1,4 65
190 150 15 18 x 4 85,3 1,6 80
210 170 15 18 x 4 104,3 3 100

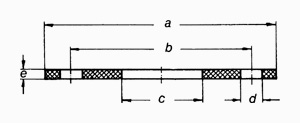

Uszczelka dla kołnierza płaskiego PN 6 2068

a b c d e DN
75 50 10 11 x 4 3 10
80 55 16 11 x 4 3 15
90 65 20 11 x 4 3 20
100 75 26 11 x 4 3 25
120 90 32 14 x 4 3 32
130 100 38 14 x 4 3 40
140 110 50 14 x 4 3 50
160 130 66 14 x 4 3 65
190 150 81 18 x 4 4 80
210 170 100 18 x 4 4 100

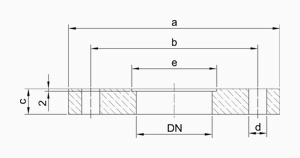

Kołnierz płaski PN 10 2070

a b c d e WAGA [kg] DN
90 60 11 14 x 4 12,2 0,5 10
95 65 11 14 x 4 18,2 0,6 15
105 75 13 14 x 4 22,2 0,85 20
115 85 13 14 x 4 28,2 1,2 25
140 100 13 18 x 4 34,2 1,6 32
150 110 13 18 x 4 40,2 1,8 40
165 125 15 18 x 4 52,2 2,3 50
185 145 15 18 x 4 70,3 2,88 65
200 160 15 18 x 8 85,3 3,2 80
220 180 15 18 x 8 104,3 4 100

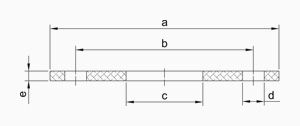

Uszczelka do kołnierza płaskiego PN 10 2071

a b c d e DN
90 60 10 14 x 4 3 10
95 65 16 14 x 4 3 15
105 75 20 14 x 4 3 20
115 85 26 14 x 4 3 25
140 100 32 18 x 4 3 32
150 110 38 18 x 4 3 40
165 125 50 18 x 4 3 50
185 145 66 18 x 4 4 65
200 160 81 18 x 8 4 80
220 180 100 18 x 8 4 100

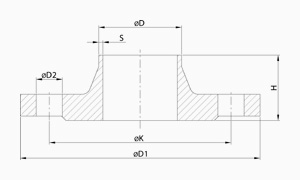

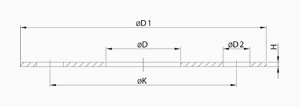

Kołnierz szyjkowy PN16 2073

D  D1  H D2 S DN
15 90   14 x 4 2,5 10
21 95 35 14 x 4 2,5 15
25 105 38 14 x 4 2,5 20
31 115 38 14 x 4 2,5 25
37 140 40 18 x 4 2,5 32
43 150 42 18 x 4 2,5 40
55 165 45 18 x 4 2,5 50
72 185 45 18 x 4 3 65
87 200 50 18 x 8 3 80
106 220 52 18 x 8 3 100
133 250 55 18 x 8 4 125
159 285 55 22 x 12 4,5 150
209 340 62 22 x 12 4,5 200


Uszczelka do kołnierza  PN16 2073T

D1  D  D2 K H DN
90 10 14 x 4 60 3 10
95 15 14 x 4 65 3 15
105 20 14 x 4 65 3 20
115 25 14 x 4 85 3 25
140 32 18 x 4 100 3 32
150 40 18 x 4 110 3 40
165 50 18 x 4 125 3 50
185 65 18 x 4 145 4 65
200 80 18 x 8 160 4 80
220 100 18 x 8 180 4 100
250 125 18 x 8 210 4 125
285 150 22 x 8 240 4 150
340 200 22 x 12 295 4 200

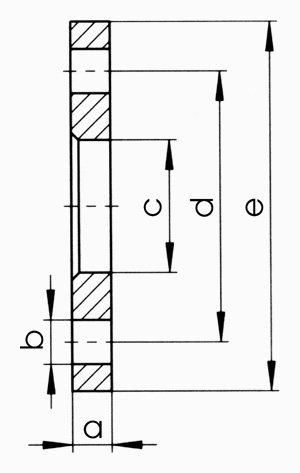

Kołnierz luźny aluminiowy ISO 2078AL

a b c d e DN
14 14 19 60 90 10
14 14 24 65 95 15
14 14 24 65 95 20
16 14 36 85 115 25
16 18 46 100 140 32
16 18 54 110 150 40
16 18 65 125 165 50
16 18 81 145 185 65
18 18 94 160 200 80
18 18 119 180 220 100
18 18 145 210 250 125
18 22 173 240 285 150
20 22 212 295 340 200

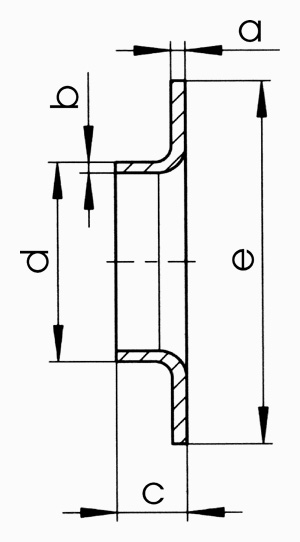

Kołnierz wywijany DIN 2079DIN

a b c d e DN
2,5 1,5 6 12 40 10
2,5 1,5 8 18 45 15
2,5 1,5 10 23 58 20
2,5 1,5 10 28 68 25
2,5 1,5 12 35 78 32
3 2 15 40 88 40
2,5 2 18 54 102 50
3 2 25 70 122 65
3 2 25 84 138 80
3 2 25 104 158 100
3 2 28 129 188 125
3 2 28 154 212 150
3 2,5 30 204 168 200


Kołnierz wywijany ISO 2079ISO

a b c d e DN
2 2 9 17,2 40 10
2 2 9 21,3 45 15
2 2 12 26,9 58 20
2 2 15 33,7 68 25
2 2 15 42,4 78 32
2 2 17 48,3 88 40
2 2 23 60,3 102 50
2 2 23 76,1 122 65
3 3 23 88,9 138 80
3 3 28 114,3 158 100
3 3 30 139,7 188 125
3 3 30 168,3 212 150

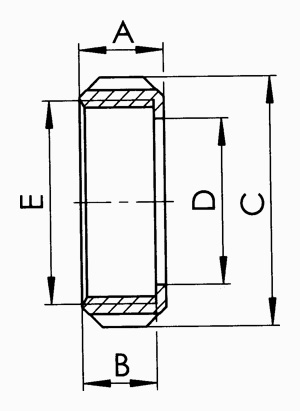

Nakrętka do śrubunku SMS 2108

a b c d e DN
20 16 51 32 40 x 1/6" 1"
25 21 74 48 60 x 1/6" 1 1/2"
26 21 84 60,5 70 x 1/6" 2"
30 25 100 74 85 x 1/6" 2 1/2"
32 26 114 87 98 x 1/6" 3"
45 38 154 112 132 x 1/6" 4"


Uszczelka do śrubunku SMS 2109

b c DN
32 25 25
48 38 38
61 51 51
73,5 63,5 63,5
86 76 76,1
113,5 101,5 101,6

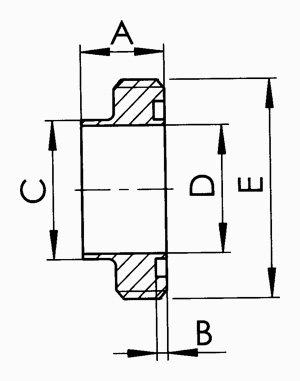

Końcówka z gwintem do śrubunku SMS 2110

a b c d e DN
15 3 25 22,5 40 x 1/6" 1"
20 3 38 35,5 60 x 1/6" 1 1/2"
20 3 51 48,5 70 x 1/6" 2"
24 3 63,5 60,5 85 x 1/6" 2 1/2"
24 3 76 72 98 x 1/6" 3"
35 3 101,6 97,6 132 x 1/6" 4"

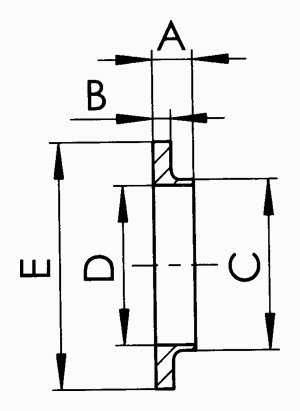

Końcówka płaska do śrubunku SMS 2111

a b c d e DN
8 3,5 25 22,5 35,5 1"
9 4 38 35,5 55 1 1/2"
9 4 51 48,5 65 2"
9 4 63,5 60,5 80 2 1/2"
10 5 76 72 93 3"
12 6 101,6 97,6 127 4"

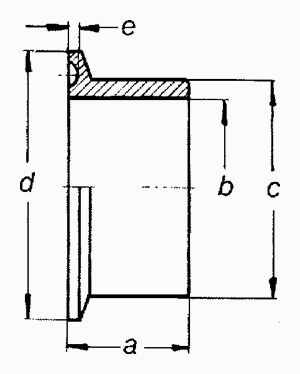

Końcówka CLAMP 2120

a b c d e WAGA [kg] DN
18 10 13 34 1,6 0,045 10
18 16 19 34 1,6 0,05 15
18 20 23 34 1,6 0,055 20
21,5 26 29 50,5 1,6 0,065 25
21,5 32 35 50,5 1,6 0,055 32
21,5 38 41 50,5 1,6 0,045 40
21,5 50 53 64 1,6 0,05 50
28 66 70 91 1,6 0,06 65
28 81 85 106 1,6 0,08 80
28 100 104 119 1,6 0,15 100

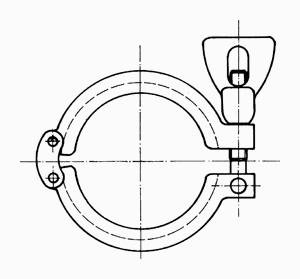

Obejma CLAMP ciężka 2122

WAGA [kg] DN
0,14 10-20
0,24 1"
0,29 2"
0,3 2 ½''
0,34 3"
0,41 80
0,5 4"

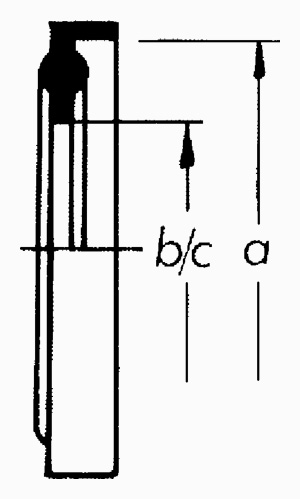

Uszczelka CLAMP 2123

a b c DN
34 10,2   10
34 10,2   15
34 10,2   20
50,5 26,2 23,1 25
50,5 32,2   32
50,5 38,2 35,3 40
64 50,2 48 50
91 66,2 60,7 65
106 81,2 72,3 80
119 100,2 97,8 100


Końcówka CLAMP zaślepiająca 2124

a b DN
6,35 34 10
6,35 34 15
6,35 34 20
6,35 50,5 25
6,35 50,5 32
6,35 50,5 40
6,35 64 50
6,35 91 65
6,35 106 80
7,95 119 100

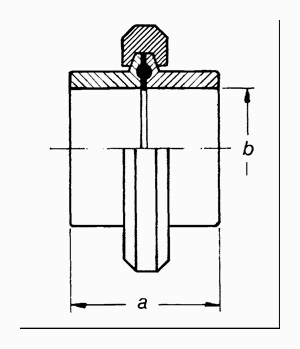

Złącze TRI-CLAMP 2125

a b DN
38 10 10
38 16 15
38 20 20
45 26 25
45 32 32
45 38 40
45 50 50
58 66 65
58 81 80
58 100 100

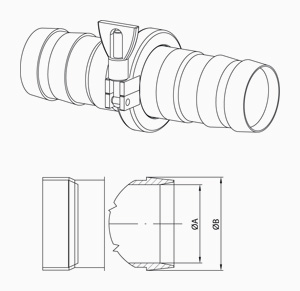

Końcówki do węża z obejmą CLAMP 2130

a b DN
20 28 20
27 35,6 27
35 43,6 35
45 53,6 45
58 66,6 58
75 83,6 75
95 103,6 95

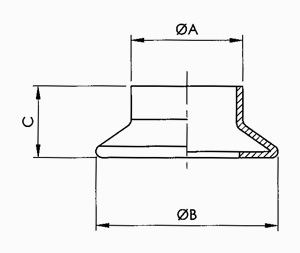

Końcówka typ GAROLLA 2340

a b c DN
41 65 31 40
46 76 34 50
58 87 35 60
73 97 35 70
86 108 36 80
101 129 40 100
124 158 46 125

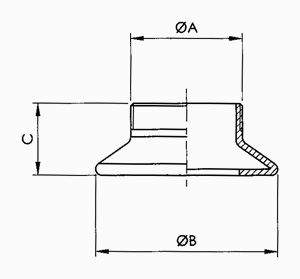

Końcówka typ GAROLLA z gwintem BSP 2344

a b c DN
11/4" G 65 31 40
11/2" G 76 34 50
2" G 87 35 60
21/2" G 97 35 70
3" G 108 36 80
4" G 129 40 100
5" G 158 46 120

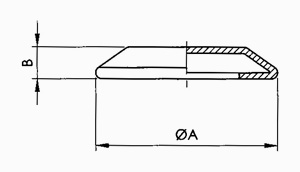

Końcówka typ GAROLLA zaślepiająca 2348

a b DN
65 19 40
76 19 50
87 19 60
97 19 70
108 19 80
129 20 100
158 25 125

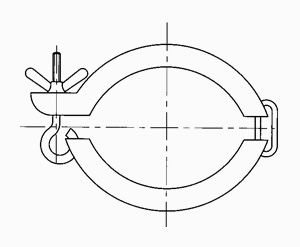

Obejma CLAMP lekka 2352

DN
40
50
60
70
80
100
120

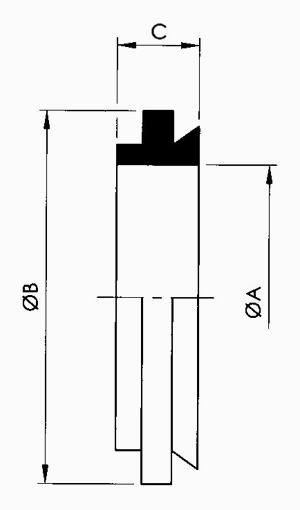

Uszczelka typ GAROLLA 2352B

a b c DN
40 62 14 40
50 72 14 50
60 82 14 60
70 94 14 70
80 104 14 80
100 124 14 90
120 154 17 100

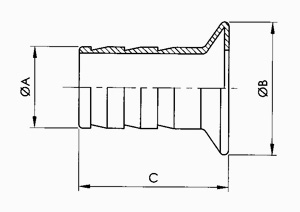

Końcówka do węża typ GAROLLA 2360

A  B  C  DN
40 65 80 40
50 76 90 50
60 87 95 60
70 97 100 70
80 108 120 80
100 129 140 100
120 158 150 120

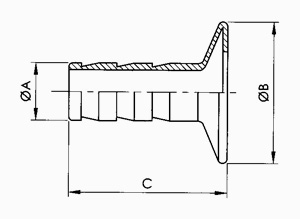

Redukcyjna końcówka do węża typ GAROLLA 2364

a b c DN
40 x 20 - 40 x 25 - 40 x 30 - 40 x 35 65 80 40
50 x 20 - 50 x 25 - 50 x 30 - 50 x 35 76 90 50
60 x 30 - 60 x 35 - 60 x 40 - 60 x 50 87 95 60
70 x 35 - 70 x 40 - 70 x 50 - 70 x 60 97 100 70
80 x 40 - 80 x 50 - 80 x 60 - 80 x 70 108 120 80
100 x 50 - 100 x 60 - 100 x 70 - 100 x 80 129 140 100
120 x 80 - 120 x 100 158 150 120 158 150 120

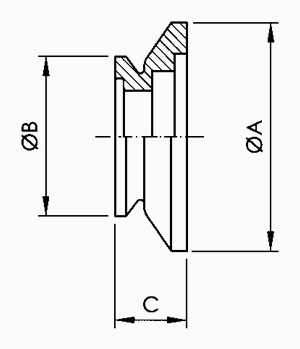

Redukcja typ GAROLLA 2368

a b c DN
76 65 55 50/40
87 76 60 60/50
98 76 62 70/50
98 87 64 70/60
108 98 68 80/70
129 98 70 100/70
129 108 75 100/80
158 129 85 120/100

Cromo Stal
