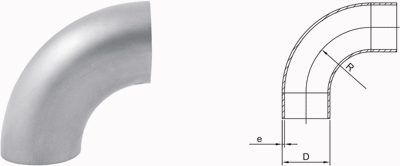

KOLANA SPAWANE 90o ZWYKŁE

Wykonane wg norm DIN 2605 lub gięte z rur spawanych wykonane wg norm EN 10217-7. Dostępne w gatunkach: 1.4306, 1.4541, 1.4404, 1.4571, 1.4432, 1.4435.

Współczynnik spawu V=1,0
R = 1,5 D, 2D, 3D i inne na specjalne zamówienie.


Średnica D [mm] Promień R [mm] Grubość [mm]
1.5 1.6 2.0 2.6 2.9 3.0 3.05 3.2 3,4 3.6 4.0 5.0 5.49 6.0 7,11 7,92
Waga [kg/szt.]
12 20 0,02
13,5 20   0,02 0,03
16 20 0,02
17,2 20   0,02 0,03
18 20 0,02
20 25 0,03 0,03
21,3 28   0,03 0,04 0,06
23 25 0,03
25 27,5 0,04   0,05
26,9 29   0,06 0,06 0,08
28 32,5 0,06 0,067
30 33,5 0,05   0,07
32 35 0,08
33,7 38   0,08 0,1 0,12       0,14
38 45 0,11   0,13
40 45 0,12   0,16
42,4 48   0,14 0,16 0,19       0,23
44,5 51 0,16   0,17         0,31
48,3 57     0,22 0,26       0,32
51 63,5 0,2   0,31
54 72,5 0,3   0,27
57 72     0,3     0,48
60,3 76     0,35 0,42 0,47 0,5   0,54   0,62
63,5 82,5   0,31 0,38
70 92     0,5
76,1 95   0,5 0,62 0,77 0,88 0,9   0,97   1,08 1,18
84 105     0,75
85 105     0,76
88,9 114     0,81 1,02 1,11 1,2 1,21 1,22   1,38 1,76
101,6 133,5     1,05 1,31   1,56       1,87 2,08
104 150     1,2
108 142,5     1,1   1,79 1,85         2,2
114,3 152     1,3 1,6 2     2,12   2,35 2,7
129 187,5     1,9
133 181           2,85         3,62
139,7 190     1,97 2,54   3,08   3,4     4,09 5,11
154 225     2,75
156 225           3,8
159 216     2,58 3,35   3,9   4,16     5,15 6,44
168,3 229     2,89 3,75 4,32 4,47   4,77 4,95   5,9 7,2
204 300     5,05
206 300           7,21
219,1 305     5,22 6,6 7,55 7,8   8,32     10,4 13,2
254 375     7,4
256 375           7,8
273 381           12,2   13     16,3 20,4
306 400           14,4
323,9 457           17,4   18,6     23,2 29,4
355,6 533         21,6 22,3   23,7     29,7 37,4
356 533           22,3
406,4 610           26,8   28,6     38,1 49,3
456 550           29,3
457,2 686                     48,8
506 600           35,5
508 762           45,3         60,3 75,2
609,6 914           65,3         86,9 105
609,6 900
711,2 1066
762 1143
812,8 1219,2
914,4 1371,6

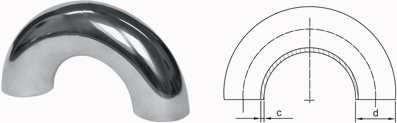

KOLANA SPAWANE 180o

Dostępne w gatunkach: 1.4306, 1.4541, 1.4404, 1.4571, 1.4432, 1.4435.

Średnica D
[mm]		 Grubość [mm]
1,5 1,6 2 2,6 3,2
Waga [kg]
20 0,06
21,3   0,07
25     0,09
26,9       0,14
33,7     0,18   0,29
38     0,24
42,4     0,25
44,5     0,32
48,3     0,4
54     0,55
60,3     0,65 0,85
88,9     1,55

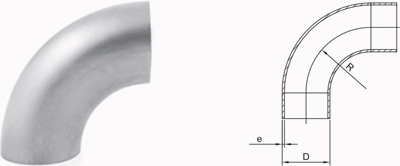

KOLANA SPAWANE 90o ANSI, LR

Dostępne w gatunkach: 1.4306, 1.4404, 1.4462, 1.4439. Wykonane zgodnie z ASTM A403/A815.

Współczynnik spawu V=1,0
Promień gięcie LR ≈ 1,5D

D x grubość Cale R Waga [kg]
SCH 10S SCH 40S SCH 80S
21,34x2,11 1/2” 38,1 0,07
21,34x2,77   0,08
21,34x3,73     0,1
26,67x2,11 3/4” 38,1 0,07
26,67x2,87   0,08
26,67x3,91     0,1
33,40x2,77 1” 38,1 0,15
33,40x3,38   0,16
42,16x2,77 1 1/4” 47,6 0,2
42,16x3,56   0,25
48,26x2,77 1 1/2” 57,2 0,28
48,26x3,68   0,36
60,33x2,77 2” 76,2 0,47
60,33x3,91   0,65
73,03x3,05 2 1/2” 95,3 0,79
73,03x5,16   1,29
88,90x3,05 3” 114,3 1,16
88,90x5,49   2,02
101,6x3,05 3 1/2” 133,4 1,56
114,30x3,05 4” 152,4 2
114,30x6,02   3,84
141,30x3,40 5” 190,5 3,46
141,30x6,55   6,51
168,28x3,40 6” 228,5 4,96
168,28x7,11   10,1
168,28x10,97     15,3
219,08x3,76 8” 304,8 9,55
219,08x8,18   20,3
219,08x21,7     30,9
273,05x4,19 10” 381 16,6
273,05x9,27   36,6
323,85x4,57 12” 457,2 25,8
323,85x9,52   53
355,60x4,78 14” 533,4 34,6
355,60x9,53   51
406,40x4,78 16” 609,6 45,2


KOLANA SPAWANE 90o ANSI, SR

Dostępne w gatunkach: 1.4306, 1.4404, 1.4462, 1.4439. Wykonane zgodnie z ASTM A403/A815.

Współczynnik spawu V=1,0
Promień gięcie LR ≈ 1,5D

D x grubość Cale R Waga [kg]
SCH 10S SCH 40S
33,40x2,77 1” 25,4 0,1
42,16x3,56 1 1/4” 31,8   31,8
48,26x2,77 1 1/2” 38,1 0,22
48,26x3,68   0,29
60,33x2,77 2” 50,8 0,37
60,33x3,91   0,51
73,05x3,05 2 1/2” 63,5 0,62
73,05x5,16   1,02
88,90x3,05 3” 76,2 0,98
88,90x5,49   1,5
114,30x3,05 4” 101,6 1,72
114,30x6,02   3,12
141,30x3,40 5” 127 2,78
141,30x6,55   5,28
168,28x3,40 6” 152,4 4,15
168,28x7,11   7,15
219,08x3,76 8” 203,2 8
219,08x8,18   17,05
273,10x4,19 10” 254 12,4
273,10x9,27   24
323,90x4,57 12” 304,8 17,2
323,90x9,53   38,1
355,60x4,78 14” 355,6 23,59
355,60x9,53   45,4
